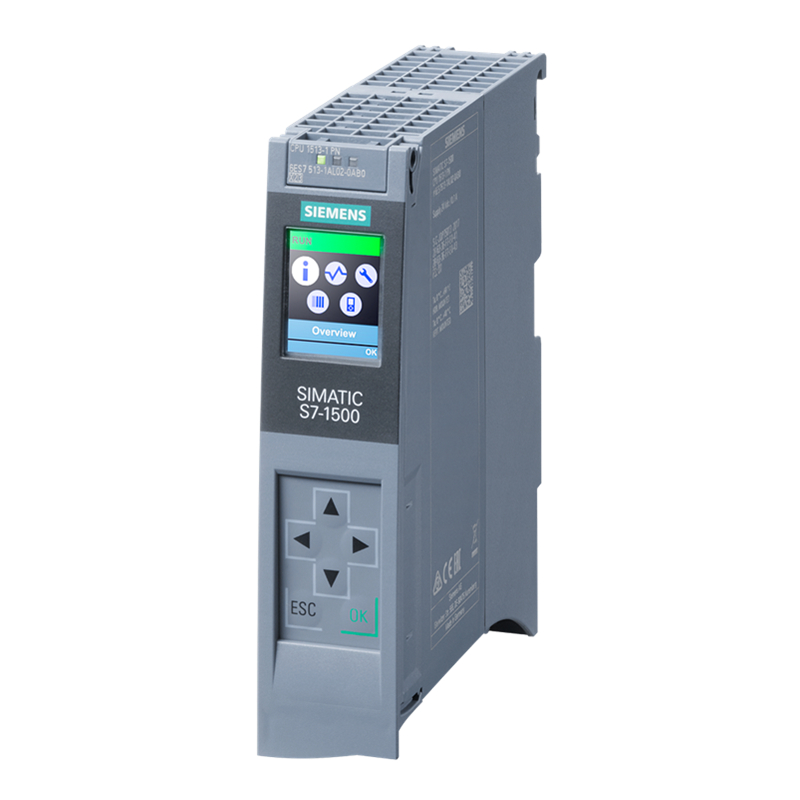

6ES7513-1AL02-0AB0

SIMATIC S7-1500，CPU 1513-1 PN，中央处理单元，带工作存储器300 KB，用于程序，1.5 MB用于数据，1。接口：PROFINET IRT，带2端口开关，40 NS位性能，SIMATIC存储卡必备

CPU 1513-1 PN

概述

适用于具有中等要求的应用的 CPU，用于 S7-1500 控制器产品系列中的程序/数据存储

具有高处理速度，适用于二进制和浮点运算

在具有集中式和分布式 I/O 的生产线上作为集中式控制器使用

PROFINET IO IRT 接口，带 2 端口交换机

PROFINET I/O 控制器，用于在 PROFINET 上运行分布式 I/O

用于连接 CPU 作为 SIMATIC 或非西门子 PROFINET IO 控制器下的 PROFINET 设备的 PRIFINET I-Device

作为运行系统选件的 OPC UA 服务器和客户端，用于方便地将 SIMATIC S7-1500 连接到第三方设备/系统，具有以下功能：

OPC UA数据访问

OPC UA安全

OPC UA方法调用

支持 OPC UA Companion Specifications。

集中式和分布式等时同步模式

集成运动控制功能，用于控制速度控制轴和定位轴，支持外部编码器，凸轮/凸轮轨道和探头

用于诊断集成 Web 服务器，带有创建用户定义的 Web 站点的选项

注：

SIMATIC 存储卡（用来运行 CPU）

应用

CPU 1513-1 PN是具有中型程序和数据存储器的CPU，用于在中央I / O旁边还包含分布式自动化结构的应用程序。它可用作PROFINET IO控制器或分布式智能（PROFINET I-Device）。集成的PROFINET IO IRT接口设计为2端口交换机，因此可以在系统中设置线性拓扑。此外，CPU还提供全面的控制功能以及通过标准化PLC打开块连接驱动器的能力。

设计

The CPU 1513-1 PN 的特点：

功能强大的处理器：
该 CPU 的单条二进制命令的命令执行时间可低至 40 ns。

大容量工作存储器：
300KB，用于程序；1.5 MB，用于数据

采用 SIMATIC 存储卡作为加装存储器；
允许实现例如数据日志和归档等其它功能

灵活的扩展功能：
单层组态最多可支持 32 个模块（CPU + 31 个模块）

显示器的功能为：

显示概览信息，例如，集成接口的 IP 地址、站名称、gaoji别名称、位置名称等。

显示器以及诊断确认和用户消息

模块信息显示

显示设置

显示可由用户定义的徽标

IP 地址设置

日期和时间设置

选择操作模式

复位 CPU 至出厂设置

项目的备份与恢复

禁用/启用显示屏

启用保护级别

PROFINET IO IRT 接口用于通过 PROFINET 进行分布式 I/O 连接

功能

性能

指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型

由于背板总线速度显着提高，CPU 的响应时间缩短

功能强大的网络连接：
每个 CPU 均标配PROFINET IO IRT（2 端口交换机）标准接口。

集成技术

通过标准化的块 (PLCopen) 连接模拟驱动器和具有 PROFIdrive 功能的驱动器

支持速度控制轴和定位轴以及外部编码器，各轴之间可实现位置jingque的传动，凸轮/凸轮轨道和探头

追踪功能适用于所有 CPU 标签，既适用于实时诊断，也适用于偶发错误检测；还可通过 CPU的网页服务器来调用

全面的控制功能，例如，通过便于组态的块可自动优化控制参数实现最优控制质量

集成安全功能

通过密码进行知识保护，防止未经授权读取和修改程序块

通过复制保护，可绑定 SIMATIC 存储卡的程序块和序列号：只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。

4-级 授权理念：
与 HMI 设备的通信也会受到限制。

操作保护：
控制器可以识别工程组态数据的更改和未授权传输。

设计与操作

显示概览信息：
例如，站名称，工厂标识符，位置名称，诊断信息，模块信息，显示设置。

显示器上可能的操作：
设置 CPU 或所连接以太网通信处理器的地址、设置日期和时间、选择 CPU 的操作模式、复位 CPU 至默认设置、禁用/启用显示器、激活保护等级，确认消息，备份和恢复项目。

集成系统诊断

显示屏上、TIA 博途中、HMI 设备上以及 Web 服务器上以纯文本形式一致显示系统诊断信息（甚至能显示来自变频器的消息），即使 CPU 处于停止模式也会进行更新。

集成在 CPU 的固件中，无须进行特殊组态

SIMATIC 存储卡(用来运行 CPU)

用作插入式装载存储器，或用于更新固件。

还可用于存储附加文档或 csv 文件（用于配方和归档）

通过用户程序的系统函数创建数据块实现数据存储/读取

数据记录（归档）和配方

配方和归档以 csv 文件保存在 SIMATIC 存储卡中；
便于使用 Office 工具或通过 web 服务器，访问工厂运行数据

通过网页浏览器或 SD 读卡器，可方便地访问机器的组态数据（与控制器之间的双向数据交换）

编程

使用 STEP 7 Professional V12 或更高版本进行编程

用于从 SIMATIC S7-300/S7-400 移植到 S7-1500 的移植工具；可基本上自动转换程序代码。记录不可转换的代码，并可以手动进行调整。

STEP 7 V11 项目可在兼容模式下继续和 STEP 7 V12 组合使用 。

S7-1200 程序可通过复制/粘贴手段转移至 S7-1500

一般信息产品类型标志CPU 1513-1 PN硬件功能状态FS01固件版本V2.6产品功能● I&M 数据是; I&M0 至 I&M3附带程序包的● STEP 7 TIA 端口，可组态 / 已集成，自版本V15.1 (FW V2.6) / V15 以上 (FW V2.5)；通过较旧版本的 TIA 博途可配置为 6ES7513-1AL01-0AB0配置控制通过数据组是显示屏幕对角线 [cm]3.45 cm操作元件按键数量8运行模式按键2电源电压电源的电压类型24 V DC允许范围，下限 (DC)19.2 V允许范围，上限 (DC)28.8 V反极性保护是电源和电压断路跨接● 停电/断电跨接时间5 ms● 重复率，最小值1/s输入电流耗用电流（额定值）0.7 A耗用电流，最大值0.95 A接通电流，最大值1.9 A; 额定值I²t0.02 A²·s功率背板总线上的馈电功率10 W来自背板总线的功耗（达到均衡）5.5 W功率损失功率损失，典型值5.7 W存储器SIMATIC 存储卡插槽数量1需要 SIMATIC 存储卡是工作存储器● 集成（用于程序）300 kbyte● 集成（用于数据）1.5 Mbyte装载存储器● 插拔式（SIMATIC 存储卡），最大值32 Gbyte缓冲● 免维护是CPU-处理时间对于位运算，典型值40 ns对于字运算，典型值48 ns对于定点运算，典型值64 ns对于浮点运算，典型值256 nsCPU-组件元素数量（总数）2 000; 程序块 (OB、FB、FC、DB) 和 UDTDB● 编号范围1 ... 60 999；划分如下：用户可用编号范围：1 ... 59 999 和由 SFC 86 创建的数据块的编号范围：60 000 ... 60 999● 容量，最大值1.5 Mbyte; 对于juedui寻址的数据库，最大容量为 64 KBFB● 编号范围0 ... 65 535● 容量，最大值300 kbyteFC● 编号范围0 ... 65 535● 容量，最大值300 kbyteOB● 容量，最大值300 kbyte● 可用循环 OB 数量100● 时间报警 OB 数量20● 延迟报警 OB 数量20● 唤醒警告 OB 数量20; 带最小组织块，3 个 500 µs 循环● 过程报警 OB 数量50● DPV1 报警 OB 的数量3● 等时模式 Ob 数量2● 技术同步警告 OB 数量2● 启动 OB 数量100● 异步错误 OB 数量4● 同步错误 OB 数量2● 诊断报警 OB 的数量1嵌套深度● 每个优先等级24计数器、定时器及其剩磁S7 计数器● 数量2 048剩磁— 可调整是IEC 计数器● 数量任意（仅由系统内存进行限制）剩磁— 可调整是S7 时间● 数量2 048剩磁— 可调整是IEC 计时器● 数量任意（仅由系统内存进行限制）剩磁— 可调整是数据范围及其剩磁保留的数据范围（包括时间、计数器、标记），最大值128 kbyte; 总计；针对存储器、计时器、计数器、数据库和技术数据（轴）的可用剩磁存储器： 88 KB扩展的保留数据范围（包括时间、计数器、标记），最大值1.5 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 时标记● 数量，最大值16 kbyte● 定时标记数量8; 8 个时钟存储器二进制位 bit 合而为一个时钟存储器字节 byte数据组件● 可调整剩磁是● 预设剩磁否本地数据● 每个优先等级，最大值64 kbyte; 每个块最大 16 KB地址范围IO 模块数量2 048; 模块 / 子模块的最大数量外设地址范围● 输入端32 kbyte; 所有输入端位于过程映像内● 输出端32 kbyte; 所有输出端位于过程映像内每个集成的 IO 子系统— 输入端（容量）8 kbyte— 输出端（容量）8 kbyte每个 CM / CP— 输入端（容量）8 kbyte— 输出端（容量）8 kbyte分量过程映像● 分量过程映像数量，最大值32硬件扩展分布式 IO 系统数量32; 分布式 IO 系统即分布式外围设备通过 PROFINET 或 PROFIBUS 通信模块连接在一起形成的系统，或外围设备通过 AS-i 主控模块或链接（如：IE/PB 链接）连接在一起所形成的系统DP 主站数量● 关于 CM6; 最多总共可插接 6 个 CM (PROFINET + PROFIBUS)IO 控制器数量● 集成1● 关于 CM6; 最多总共可插接 6 个 CM (PROFINET + PROFIBUS)组件载体● 每个组件载体的组件，最大值32; CPU + 31 个模块● 行数，最大值1PtP CM● PtP CM 数量仅通过可用的插槽限制可连接的 PtP CM 数量时间时钟● 类型硬件时钟● 缓冲持续时间6 wk; 当环境温度为 40°C 时，典型值● 每日偏差，最大值10 s; 典型值：2 s运行时间计数器● 数量16时间同步● 提供支持是● 在 AS 中，主站是● 在 AS 中，从站是● 在以太网上通过 NTP是接口PROFINET 接口数量11. 接口物理接口● 端口数量2● 集成开关是● RJ 45（以太网）是; X1协议● IP 协议是; IPv4● PROFINET IO 控制器是● PROFINET IO 设备是● SIMATIC 通讯是● 开放式 IE 通讯是● 网络服务器是● 气液冗余是; MRP 自动管理器符合 2.0 版本 IEC 62439-2 的要求PROFINET IO 控制器服务— PG/OP 通讯是— S7 路由是— 等时模式是— 开放式 IE 通讯是— IRT是— MRP是; 作为 MRP 冗余管理器和/或 MRP 客户机；环路中的最大设备数： 50— MRPD是; 前提条件：IRT— PROFIenergy是— 按优先级启动是; 最多 32 个 PROFINET 设备— 可连接的 IO 设备数量，最大值128; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 512 个分布式外围设备— 其中 IO 设备具备同步实时功能 (IRT)，最大值64— 用于 RT 的可连接 IO 设备数量，最大值128— 线路上的，最大值128— 可同时激活/取消的 IO 设备数量，最大值8; 通过所有接口的总和— 每台工具的 IO 设备数量，最大值8— 更新时间更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量更新时间，IRT 时— 发射脉冲为 250 µs 时250 µs 至 4 ms；说明：同步模式的 IRT 对时钟同步组织块的最小更新时间 500 µs 至关重要。— 发射脉冲为 500 µs 时500 µs 至 8 ms— 发射脉冲为 1 ms 时1 ms 至 16 ms— 发射脉冲为 2 ms 时2 ms 至 32 ms— 发射脉冲为 4 ms 时4 ms 至 64 ms— 在具备同步实时功能 (IRT) 和“奇数”发送脉冲已参数化情况下更新时间 = 设置的“奇数”发射脉冲（125 µs 的任意倍数：375 µs、625 µs ... 3 875 µs）更新时间，RT 时— 发射脉冲为 250 µs 时250 µs 至 128 ms— 发射脉冲为 500 µs 时500 µs 至 256 ms— 发射脉冲为 1 ms 时1 ms 至 512 ms— 发射脉冲为 2 ms 时2 ms 至 512 ms— 发射脉冲为 4 ms 时4 ms 至 512 msPROFINET IO 设备服务— PG/OP 通讯是— S7 路由是— 等时模式否— 开放式 IE 通讯是— IRT是— MRP是; 作为 MRP 冗余管理器和/或 MRP 客户机；环路中的最大设备数： 50— MRPD是; 前提条件：IRT— PROFIenergy是; 通过用户程序— 共享设备是— 共享设备中的 IO 控制器的最大数量4— 资产管理记录是; 通过用户程序物理接口RJ 45（以太网）● 100 Mbit/s是● 自动协商是● 自动交叉是● 工业以太网状态 LED是协议连接数量● 连接数量，最大值128; 通过 CPU 和所连接 CP/CM 的内置接口● 为 ES/HMI/Web 预留的连接数量10● 通过集成接口的连接数量88● S7 路径连接数量16冗余模式● H-Sync 发送是SIMATIC 通讯● S7 通讯，作为服务器是● S7 通讯，作为客户机是● 每个任务的有效数据，最大值参见在线帮助（S7 通讯，用户数据大小）开放式 IE 通讯● TCP/IP是— 数据长度，最大值64 kbyte— 各端口的多个无源连接，提供支持是● ISO-on-TCP (RFC1006)是— 数据长度，最大值64 kbyte● UDP是— 数据长度，最大值2 kbyte; UDP 广播时 1472 个字节— UDP-Multicast是; 最多 5 个 电路● DHCP否● SNMP是● DCP是● LLDP是网络服务器● HTTP是; 标准页面和用户页面● HTTPS是; 标准页面和用户页面OPC UA● 组要运行时许可证是● OPC UA 客户端是— 应用程序验证是— 安全策略可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256— 用户验证”匿名“或通过用户名与密码验证— 连接数量，最大值4— 客户端接口节点数量，最大值1 000— 每次调用 OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList 的元素数量，最大值300— 每次调用 OPC_UA_NameSpaceGetIndexList 的元素数量，最大值20— 每次调用 OPC_UA_MethodGetHandleList 的元素数量，最大值100— 每个连接同时调用客户端指令的数量（不包括 OPC_UA_ReadList、OPC_UA_WriteList、OPC_UA_MethodCall），最大值1— 同时调用客户端指令 OPC_UA_ReadList、OPC_UA_WriteList 和 OPC_UA_MethodCall 的数量，最大值5— 可注册节点的数量，最大值5 000— 可注册的调用 OPC_UA_MethodCall 方法的数量，最大值100— 调用 OPC_UA_MethodCall 的输入端/输出端的数量，最大值20● OPC UA 服务器是; 数据访问（读、写、订阅）、方法调用、自定义地址空间— 应用程序验证是— 安全策略可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256— 用户验证”匿名“或通过用户名与密码验证— 会话数量，最大值32— 可访问变量的数量，最大值50 000— 可注册节点的数量，最大值10 000— 每次会话的订阅数量，最大值20— 扫描间隔，最小值100 ms— 发送间隔，最小值500 ms— 伺服程式的数量，最大值20— 每一伺服程式的输入端/输出端的数量，最大值20— 受监控元件 (monitored items) 的数量，最大值1 000; 1s 采样间隔和 1s 发送间隔时— 服务器接口数量，最大值10— 用户自定义服务器接口时节点数量，最大值1 000其他协议● MODBUS是; MODBUS TCP气液冗余● 线路中断时的切换时间，类型200 ms; MRP 时；无冲击，MRPD 时● 环路中的用户数量，最大值50等时模式节拍同步运行（应用程序至端口同步）是; 分布式和集中式；带最小组织块，6 个 500 µs 循环（分布式）和 1 ms（集中式）等距离是S7 消息功能消息功能的可注册站点数量，最大值32程序消息是可配置程序消息的数量，最大值5 000; 程序消息通过模块“Program_Alarm”、ProDiag 或 GRAPH 生成RUN 状态下可加载程序消息数量，最大值2 500同时间活动的信息数量，最大值
● 程序消息数量300● 系统诊断消息数量100● 运动技术对象的消息数量80调试功能测试共同调试（工程组）是; 最多可平行在线访问 5 个工程组态系统组件状态是; 最多可同时 8 个（通过所有 ES 客户端的总和）各个步骤否停止点数量8状态/控制● 变量状态/控制是● 变量输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器● 变量数量，最大值
— 其中的变量状态，最大值200; 每个任务— 其中的变量控制，最大值200; 每个任务强制● 强制，变量外围输入/输出● 变量数量，最大值200诊断缓冲器● 存在是● 条目数量，最大值1 000— 其中的停电保险500Trace● 可组态 Trace 的数量4; 每个 Trace 最多 512 KB 数据报警/诊断/状态信息诊断显示 LED● RUN/STOP LED是● ERROR LED是● MAINT LED是● 停止激活 LED是● link TX/RX 连接显示是支持的工艺对象运动控制是; 提示：轴的数量会对 PLC 程序的循环时间造成影响；可通过 TIA Selection Tool 或 SIZER 工具为选型提供帮助● 针对技术对象可用的运动控制资源数量（除凸轮盘外）800● 必需的运动控制资源
— 每个转速轴40— 每个定位轴80— 每个同步轴160— 每个外部编码器80— 每个凸轮20— 每个凸轮轨迹160— 每个探针40● 定位轴
— 当运动控制周期为 4ms（典型值）时定位轴的数量5— 当运动控制周期为 8ms（典型值）时定位轴的数量10调节器
● PID_Compact是; 集成优化的通用 PID 控制器● PID_3Step是; 适用于阀门的集成优化的 PID 控制器● PID 温度是; 温度集成优化的 PID 控制器计数和测量
● 高速计数器是环境要求运行中的环境温度● 水平安装，最小值0 °C● 水平安装，最大值60 °C; 显示屏： 50 °C，运行温度为典型的 50 °C 时，关闭显示屏● 垂直安装，最小值0 °C● 垂直安装，最大值40 °C; 显示屏：40 °C，运行温度为典型值 40 °C 时，显示屏关闭运输/储存时的环境温度● 最小值-40 °C● 最大值70 °C参考海平面的运行高度● 最大海拔安装高度5 000 m; 安装高度 > 2000 m 时受限，参见手册组态编程编程语言— KOP是— FUP是— AWL是— SCL是— GRAPH是技术保护● 用户程序保护/密码保护是● 复制保护是● 模块保护是访问保护● 显示屏密码是● 防护级别：写保护是● 防护级别： 读写保护是● 防护级别： 全部保护是循环时间监测● 下限可调整的最短循环时间● 上限可调整的最长循环时间尺寸宽度35 mm高度147 mm深度129 mm重量重量，约405 g
